水銀整流器

名稱

本元件的中文常見譯名有「水銀整流器」「汞弧整流器」「汞弧閥」，日語沿用漢字寫作「水銀整流器」。英語則有兩個並用而略有分工的稱呼：mercury-arc rectifier（汞弧整流器）泛指其整流功能，多用於工業與牽引供電；mercury-arc valve（汞弧閥）則強調它作為「閥」般的單向／受控導通元件，特別是在高壓直流輸電（HVDC）領域，加裝柵極而能受控的版本通常稱為「閥」^[1]。

在電力電子的譜系上，它屬於氣體放電閥（gas-filled tube）的一支，與同樣以水銀蒸氣工作的閘流管（thyratron，熱陰極充氣三極管）、點火管（ignitron）及激勵子（excitron）為近親；其關鍵差異在於水銀整流器以「液態水銀池冷陰極」取代熱燈絲陰極。

歷史

發明（1882–1902）

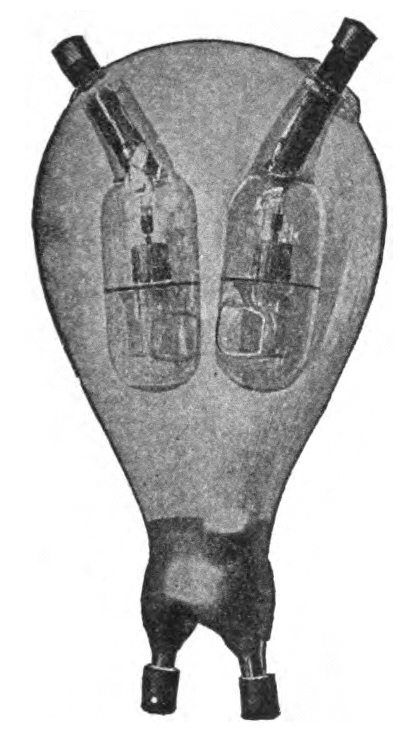

早在 1882 年，法國的 J. 雅曼（Jules Jamin）與 G. 馬諾夫里耶（G. Maneuvrier）便已觀察到水銀弧具有單向導電的整流性質^[1]。真正將其實用化的是彼得·庫珀·休伊特：他在 1901 年取得水銀蒸氣燈專利，實驗中發現燈內電流只能由陽極往陰極單向流動，於是在 1902 年把這項特性發展為密閉玻璃泡式的整流器^[2]。

由於它比弗萊明（J. A. Fleming）1904 年的真空二極體早兩年、比德富雷斯特（Lee de Forest）1906 年的三極管早四年問世，且是第一種針對「電力」而非「訊號」用途的整流器，學界普遍視水銀整流器的誕生為電力電子學的開端^[7]。休伊特並因「靜態變流器／水銀弧整流器」獲頒富蘭克林研究所的艾略特·克雷森獎章^[2]。

量產（1910s–1930s）

進入二十世紀一○至三○年代，玻璃泡型水銀整流器被大量用於蓄電池充電、電鍍、直流電網與電車牽引；到三○年代中期，玻璃型的電流額定已達約 500 A^[1]。為承受更大電流，工程界轉向鋼槽型（steel-tank）構造，並配上持續運轉的真空泵以維持真空度，使單機功率邁入數百千瓦級。

柵極控制（1930s）

約 1930 年起，工程師在陽極與陰極之間加裝控制柵極，使閥的導通時刻可受外部訊號調節，水銀整流器自此從「不可控整流」走向「相控整流」，並可反向運作為把直流變回交流的換流器（inverter）^[3]。1936 年，奇異公司（GE）在紐約州 Mechanicville 與 Schenectady 之間建造了長約 17 英里、5.25 MW／30 kV 的實驗性 HVDC 系統，驗證了以水銀閥輸送直流電的可行性^[3]。

第一代 HVDC（1939–1954）

限制水銀閥升壓的最大障礙是逆弧。瑞典 ASEA 公司的烏諾·拉姆（Uno Lamm）於一九三○至四○年代發明了「分級電極（grading electrodes）＋單陽極閥」的構造，把反向耐壓大幅提高，被尊為「HVDC 之父」^[3]。這項技術在 1954 年開花結果：ASEA 為瑞典國家電力公司（Vattenfall）建成哥特蘭（Gotland）HVDC 連線，以 20 MW、100 kV、約 98 公里的海底電纜把本土電力送上哥特蘭島，是世界第一條商業化 HVDC，也是全球首條海底 HVDC 電纜^[4][5]。

後期巨型閥（1960s–2012）

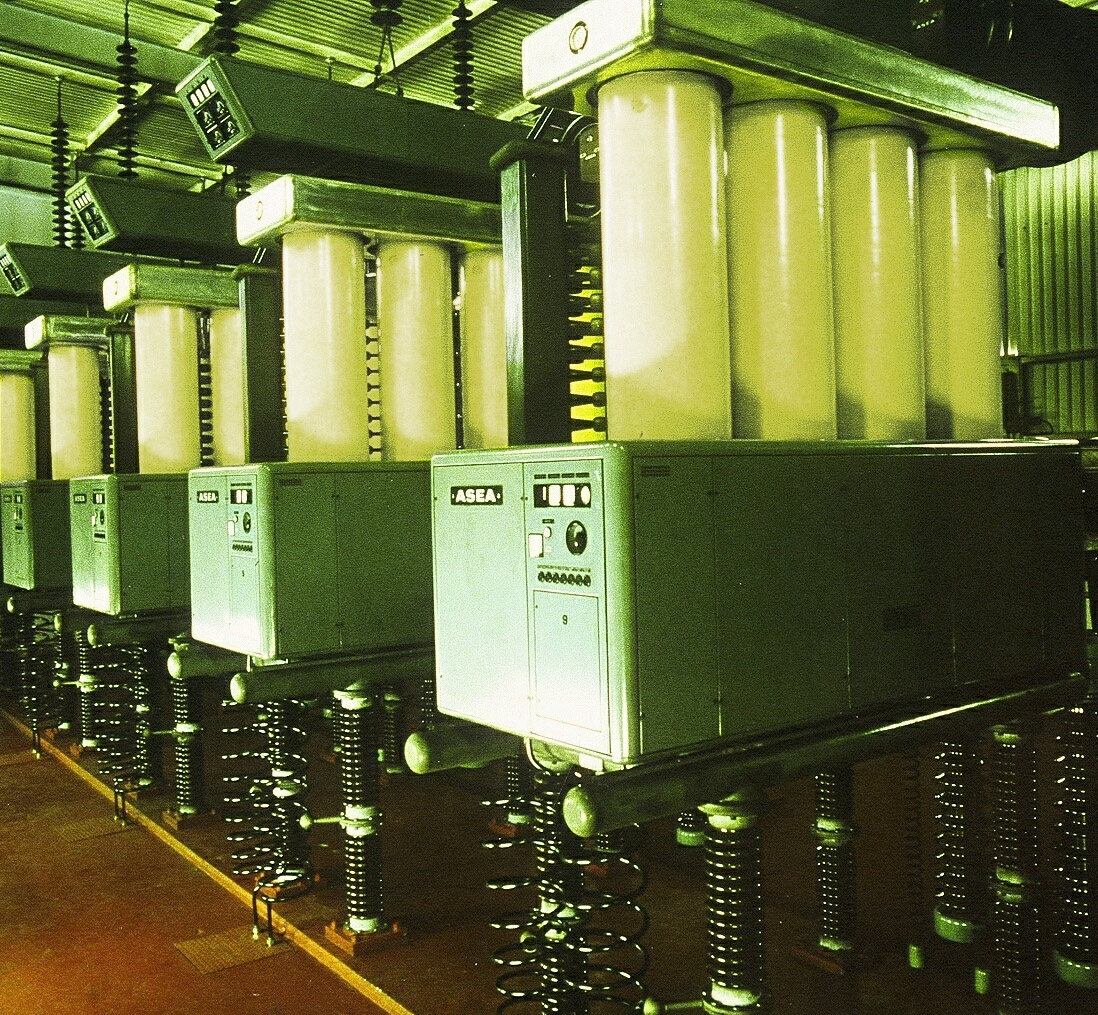

此後二十年，水銀閥 HVDC 進入高峰。英國的英國電氣（English Electric）所造最大型水銀閥額定達 150 kV、1800 A，用於加拿大尼爾森河（Nelson River）直流輸電系統，運轉至 2004 年；紐西蘭跨島連線（HVDC Inter-Island，本邁爾 Benmore—海華茲 Haywards）的水銀閥則服役達 47 年，於 2012 年 8 月 1 日正式停役——這是世界上最後一套仍在運轉的水銀閥 HVDC 換流站^[1][6]。

工作原理

水銀整流器的核心是底部那灘液態水銀陰極。當電弧在水銀表面點燃，會在液面形成一個明亮、不斷移動的陰極光點（cathode spot）；此處局部溫度極高，水銀以場致／熱發射方式大量射出電子，並使附近的水銀蒸氣游離成電漿。電子奔向陽極形成電流，正水銀離子則回落到陰極，持續維持光點的高溫，因此這個陰極能「自我再生」、幾乎不損耗^[1]。

整流的原理在於兩極的不對稱：液態水銀陰極能源源不絕地發射電子，而石墨（碳）陽極在工作溫度下幾乎不發射電子。因此電流只能在「陽極為正、水銀為負」時藉電弧導通；一旦極性反轉，陽極無法供給電子，電流即被截斷^[1]。

低電弧壓降

水銀電弧導通後，閥上的壓降很低且幾乎不隨電流變化，典型值約為 20–30 V^[1]。對於輸出數百伏、上千安培的電力場合，這個固定壓降造成的損耗比例很小，因此整流效率相當高——這正是它能在大功率領域長期不可取代的根本原因。相對地，這也意味著它不適合低電壓場合：若輸出只有幾伏，二、三十伏的電弧壓降反而成為巨大損失。

蒸氣壓

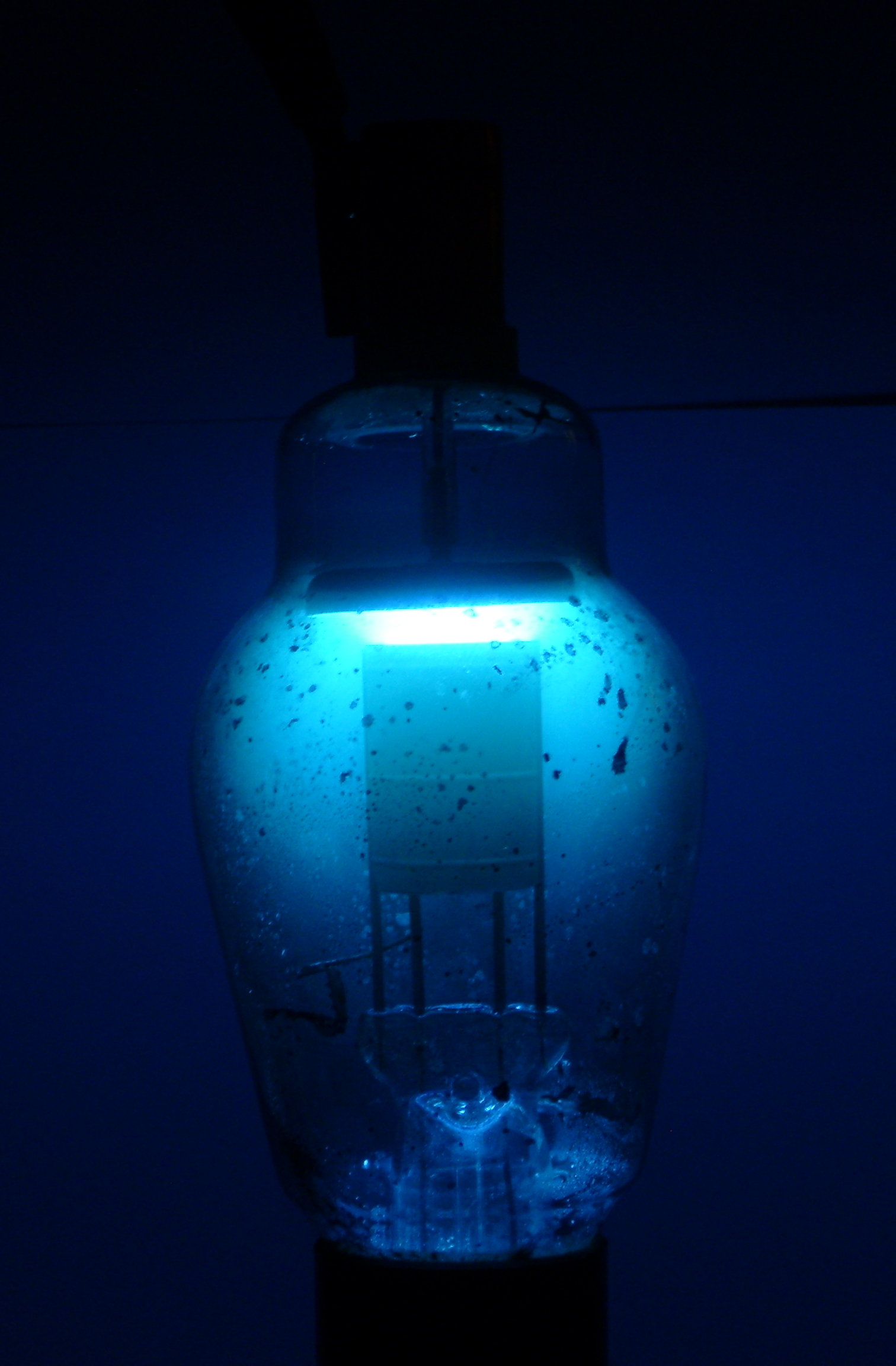

典型設計會把器壁溫度維持在約 40 °C、水銀蒸氣壓約 7 mPa的低壓狀態^[1]。在此低壓下放電所發出的光呈現特有的淡藍紫色，並含大量紫外線；運轉中的水銀整流器因而散發夢幻般的藍光，成為其最易辨識的標誌。也因含強紫外線，玻璃泡型須避免直視。

起弧

由於陰極光點一旦熄滅就無法靠主電路自行恢復，水銀整流器需要專門的起弧機制。常見做法是在陰極水銀池與一個啟動電極之間製造一次短暫的高壓電弧來「引火」；引火手段包括電磁鐵傾斜、雙金屬片、磁致伸縮推動水銀等^[1]。

許多機型還設有激勵陽極／保弧陽極（excitation / keep-alive anode），在設備運轉期間持續通以數安培的小電流，維持一個常駐的小電弧，避免在負載短暫中斷時光點熄滅。這對單相整流器、以及電流會隨摩斯電鍵頻繁中斷的無線電報發射機尤其重要^[1]。

柵極控制

在陽極與陰極之間插入一片控制柵極，便能把水銀閥從被動整流元件升級為主動開關。柵極加負偏壓時會把電子推回陰極、阻止電弧建立；當柵極轉為正偏壓，電子得以越過柵極抵達陽極、點燃電弧^[1]。

關鍵在於：一旦電弧點燃，柵極就失去控制力——電漿中的正水銀離子會把柵極周圍的電場屏蔽掉，因此柵極只能決定「何時開始導通」，不能命令它中途關斷；要關斷只能等交流電自然過零、陽極電壓變負為止。這種「可控導通、自然關斷」的行為，正是後來閘流體（晶閘管）的運作邏輯，水銀閥可說是其真空管時代的前身。

藉由調整柵極觸發的相位角，便能連續調節整流輸出的平均電壓，成為相控整流器；若進一步把觸發時機推遲到適當位置，使閥在直流側為電源、交流側吸收功率，整組裝置就能反向作為換流器（inverter）把直流逆變回交流^[1]。正是這種「整流／逆變雙向」能力，讓水銀閥得以擔任 HVDC 兩端的換流元件。不過受限於物理特性，它無法像三極管那樣作為線性放大器使用（除非在極小電流下）。

構造

玻璃泡型

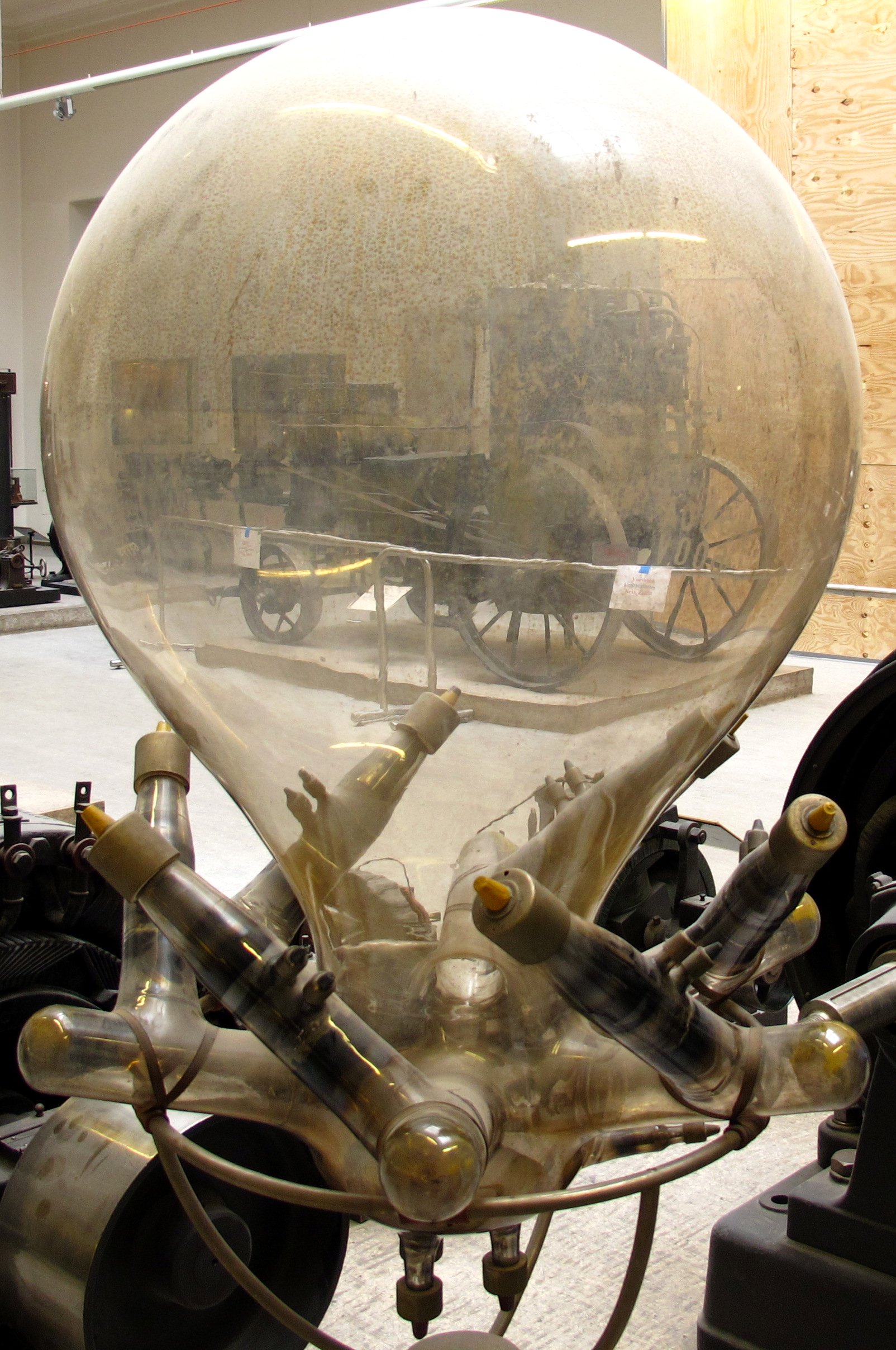

最早、也最具代表性的是玻璃泡型：一只抽成真空的玻璃容器，底部蓄存液態水銀作陰極，數支石墨陽極由頂部彎伸而下，形如多隻觸手。多相整流時依相數設 2、3、6 乃至更多陽極共用同一陰極。一具 150 A 的六相玻璃整流器大約高 600 mm、外徑 300 mm，內含數公斤液態水銀^[1]。玻璃型結構簡單、可直接目視弧況，但易碎、散熱有限，電流額定到約 500 A 即達上限。

鋼槽型

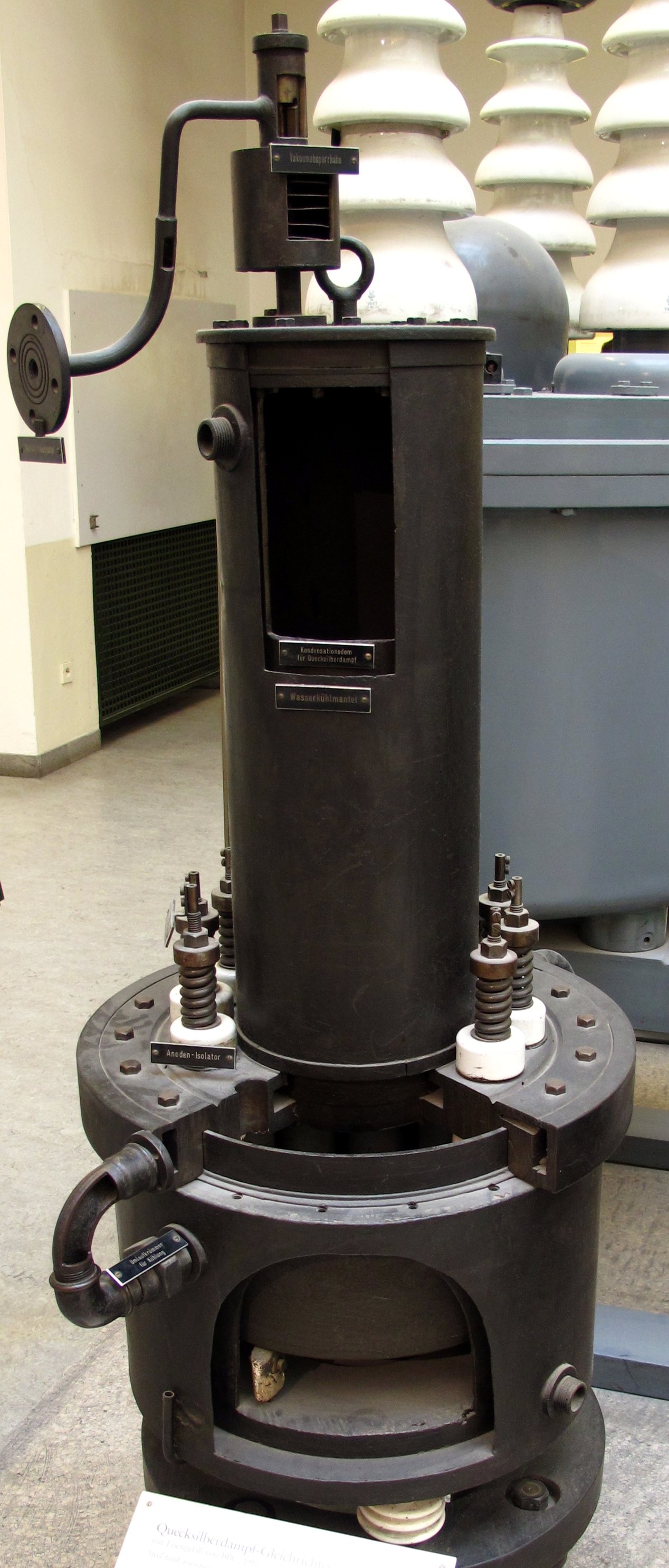

當電流需求超過約 500 A，便改用鋼槽型（steel-tank）：以鋼製真空容器取代玻璃，電極用陶瓷絕緣子穿入，並配備持續運轉的真空泵來抵消鋼槽接縫的微量漏氣^[1]。同一鋼槽內可裝 2、3、6、甚至 12 個陽極以對應不同相數；陰極槽通常以水冷或氣冷散熱。鋼槽型可重複維修、補充水銀，單機功率達數百千瓦至數千千瓦，是工業與牽引供電的主力。

變體

由基本型衍生出數種重要變體：

• 激勵子（Excitron）：單陽極型，依賴一個激勵陽極在非導通的半週期維持電弧，使閥隨時備便。
• 點火管（Ignitron）：取消常駐激勵電極，改以一支插入水銀池的「點火器（igniter）」在每次需要導通時即時引弧，因此連控制柵極都可省略。點火管堅固耐用、可車載，曾用於 New Haven EP5、Virginian EL-C 等電力機車上整流牽引電流^[1][8]。

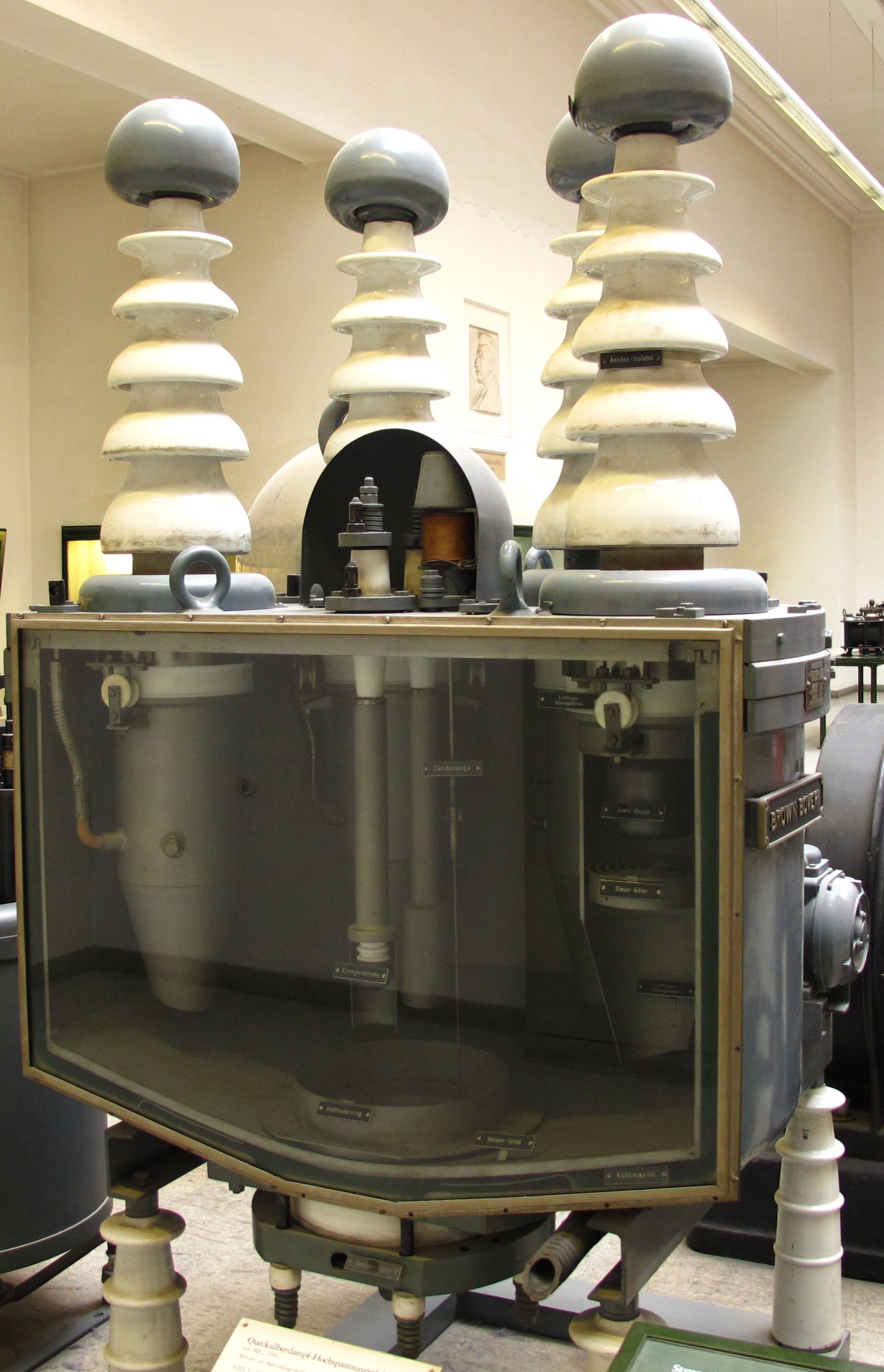

• HVDC 高壓閥：為承受上百千伏的反向電壓，採用拉姆的分級柱設計——在陽極與柵極之間排列一系列分級電極，外接電阻電容分壓網路使電場均勻分布。受冷卻限制，每個陽極可用電流約 200–300 A，故高壓閥常以四或六根陽極柱並聯，整體電壓可達約 150 kV^[1]。

故障模式

水銀整流器最致命也最著名的故障是逆弧（arc-back，又稱回火 backfire）：當閥本應阻斷的反向電壓加在兩端時，它卻意外地反方向導通^[1]。由於此時等同把交流電源短路，逆弧會引發破壞性的大電流，輕則跳脫、重則損毀閥體。逆弧的成因包括陽極殘留的水銀液滴或金屬蒸氣在反向半週期意外發射電子。

逆弧長期把水銀閥的實用工作電壓限制在僅僅數千伏，這也是高壓直流輸電遲遲無法實現的主因。直到拉姆的分級電極把陽極附近的反向電場攤平、抑制了反向起弧，水銀閥才得以邁向上百千伏。另一種相關故障是失控導通（arc-through）：柵極在該阻斷時未能擋住導通，使閥在錯誤時刻開通。

應用

在矽整流器問世之前，凡是需要把交流轉成大電流直流的場合，幾乎都仰賴水銀整流器：

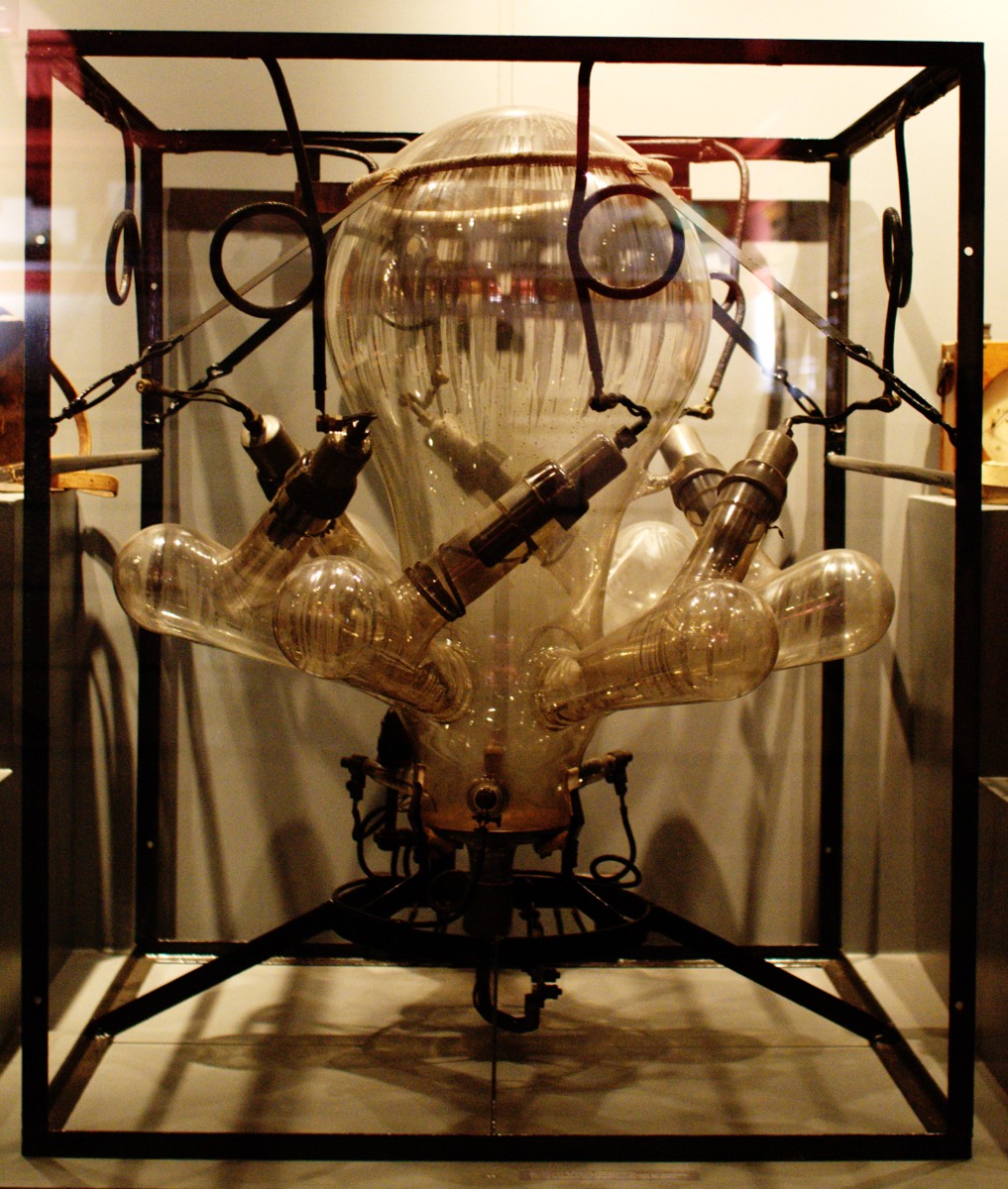

• 電車與鐵路牽引：路面電車、無軌電車、地鐵與電氣化鐵路的牽引變電所，普遍以六陽極水銀整流器把三相交流轉為 600 V 等級直流供電。

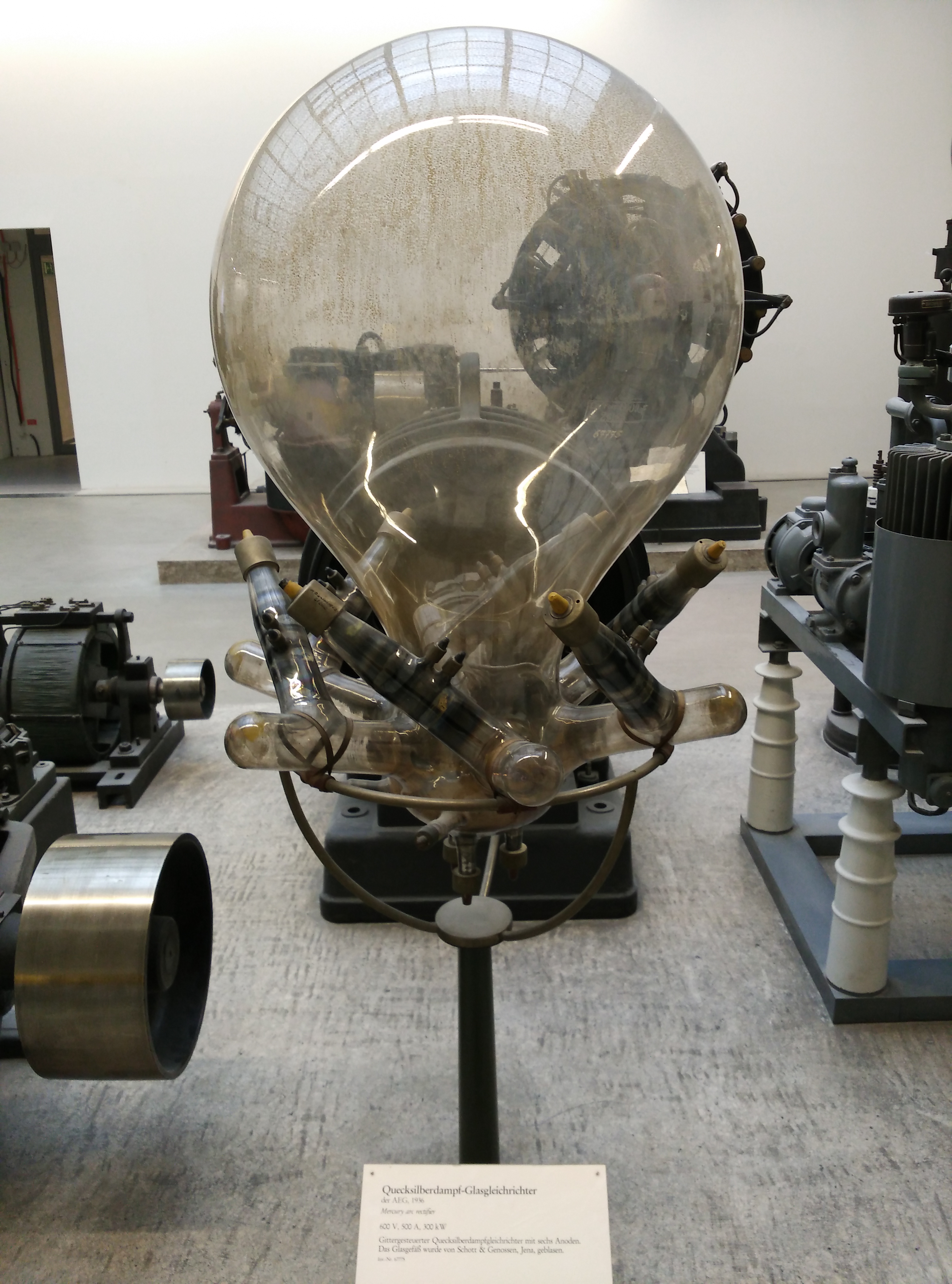

• 工業直流供電：直流馬達調速、電解（電解鋁、氯鹼）、電鍍、蓄電池充電，以及早期愛迪生式直流電網的供電，直到一九五○年代仍在使用^[1]。
• 無線電發射機：為大功率發射機的真空管提供高壓直流陽極電源。
• 車載整流：以堅固的點火管裝在交流電力機車上，將車上接收的交流整流為牽引馬達所需直流^[1]。
• 高壓直流輸電（HVDC）：受控水銀閥最重要的舞台。除哥特蘭（1954）外，尚有英國 Kingsnorth—倫敦、加拿大尼爾森河、紐西蘭跨島等大型工程^[1][6]。

優缺點

水銀整流器之所以能盤踞大功率整流半個多世紀，又最終被半導體迅速淘汰，可由下表的特性對照看出端倪：

沒落

水銀整流器的退場是分階段、由低壓往高壓推進的。早在一九二○年代，氧化銅、硒等金屬（半導體）整流器已在低電壓場合取代水銀閥；到一九六○年代，矽二極體與閘流體（晶閘管）成熟，迅速接管中小功率的整流任務^[1]。

最後的堡壘是 HVDC。約自 1975 年起，矽元件使水銀整流器在 HVDC 領域也走向淘汰^[1]。哥特蘭連線在 1970 年加裝閘流體閥、成為史上第一座水銀閥與半導體並用的「混合式」HVDC，象徵世代交替的開始^[3]。此後新建工程一律採用閘流體。最後仍在服役的水銀閥 HVDC——紐西蘭跨島連線——也在 2012 年停役，水銀整流器自此完全退出電力舞台^[6]。

環境

水銀化合物有毒、在環境中極為持久，對人體與生態都構成危害^[1]。玻璃泡型一旦破裂即有水銀外洩之虞；鋼槽型的真空泵在運轉中會持續排出微量水銀蒸氣，使換流站在數十年服役後累積相當的水銀污染，退役時往往需要大規模清理才能消除廠區殘留^[1]。這層環境負擔，加上半導體閥免維護、無毒、體積小的壓倒性優勢，使水銀整流器的退場更顯必然。今日對舊整流器的保存與展示也須謹慎處理其中殘留的水銀。

遺存

儘管已退出主流，少數水銀整流器仍以利基用途運轉或被博物館保存^[1]。例如紐西蘭奧克蘭的 MOTAT 交通科技博物館以水銀整流器供其電車電力；旺加努伊（Whanganui）的 Durie Hill 升降梯至今仍用一具水銀整流器驅動馬達。德意志博物館（慕尼黑）、英國 Internal Fire 博物館、葡萄牙波多電車博物館等則保存了各型機件供展示。運轉中的藍紫色弧光，仍是這些館藏最攝人的看點。
